| Range | UEW6 | |||||||||||||||||||||||||||||||||||||||||||

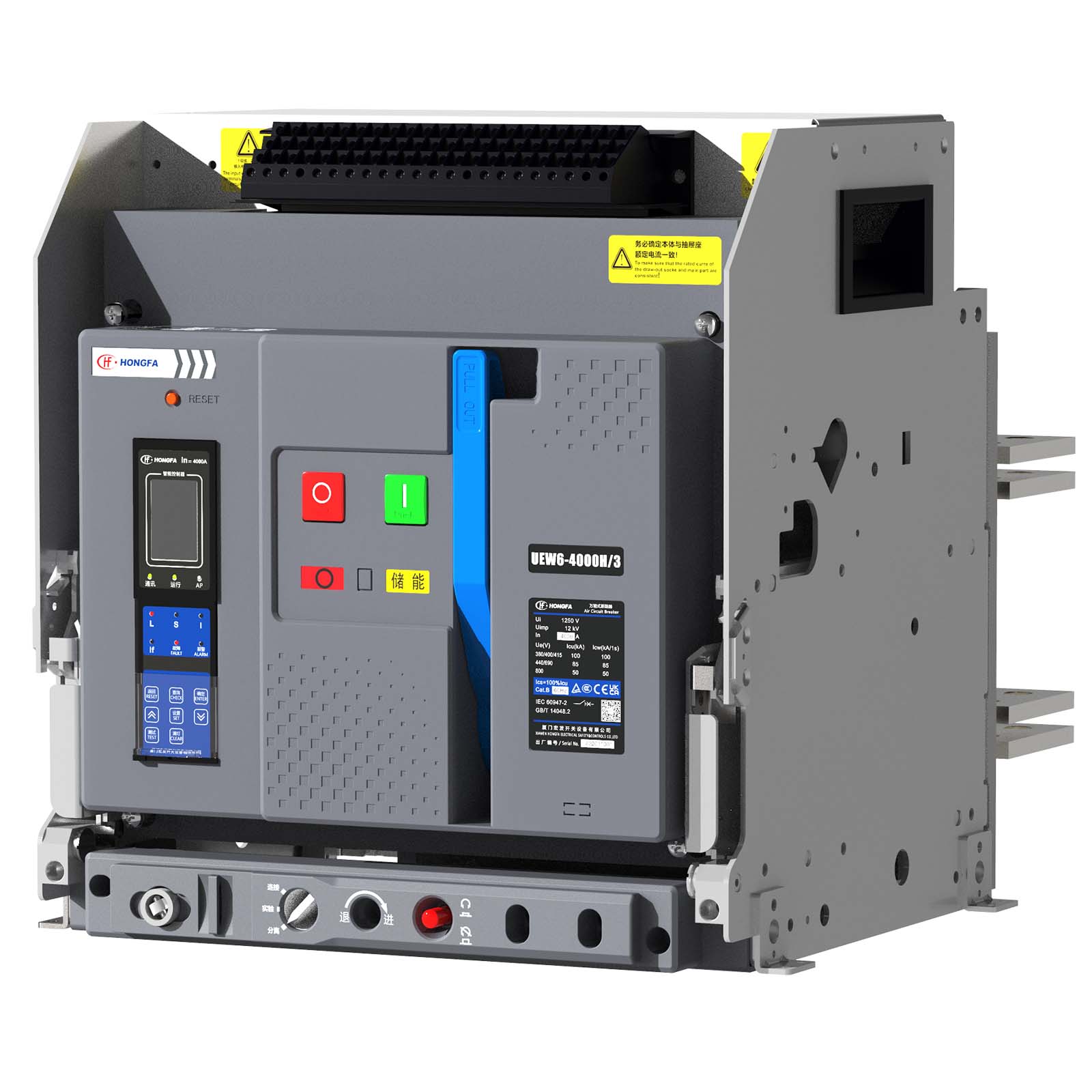

| Product Name | Circuit breaker frame | |||||||||||||||||||||||||||||||||||||||||||
| Device Short Name | UEW6-4000 | |||||||||||||||||||||||||||||||||||||||||||
| Product or Component Type | Circuit breaker | |||||||||||||||||||||||||||||||||||||||||||
| Device Application | Power distribution protection | |||||||||||||||||||||||||||||||||||||||||||
| Poles Description | 3P、4P | |||||||||||||||||||||||||||||||||||||||||||
| Control Unit | 2M、2H、3M、3H | |||||||||||||||||||||||||||||||||||||||||||
| Line Rated Current | 1000A、1250A、1600A、2000A、2500A、3200A、4000A | |||||||||||||||||||||||||||||||||||||||||||
| Performance Type | M 、H | |||||||||||||||||||||||||||||||||||||||||||
| Rated Operational Voltage[Ue] | 400V、690V、800V AC 50/60 Hz | |||||||||||||||||||||||||||||||||||||||||||
| Selectivity Category | Category B | |||||||||||||||||||||||||||||||||||||||||||
| Mounting Mode | Fixed Drawout | |||||||||||||||||||||||||||||||||||||||||||
| Complementary | ||||||||||||||||||||||||||||||||||||||||||||
| Rated Ultimate Short-Circuit Breaking Capacity [Icu] | AC400V M:100kA H:100 kA AC690V M:75kA H:85kA AC800V M:50kA H:50 kA | |||||||||||||||||||||||||||||||||||||||||||
| Rated Service Breaking Capacity[Ics] | AC400V M:100kA H:100 kA AC690V M:75kA H:85kA AC800V M:50kA H:50 kA | |||||||||||||||||||||||||||||||||||||||||||
Rated Short-Time Withstand Current [Icw]
| AC400V M:85kA/1s H:100 kA/1s AC690V M:75kA/1s H:85kA/1s AC800V M:50kA/1s H:50 kA/1s | |||||||||||||||||||||||||||||||||||||||||||
Rated Short-Circuit Making Capacity[Icm]
| AC400V M:220kA H:220 kA AC690V M:165kA H:187kA AC800V M:110kA H:110kA | |||||||||||||||||||||||||||||||||||||||||||
| Rated Insulation Voltage [Ui] | 1250 V AC 50/60 Hz | |||||||||||||||||||||||||||||||||||||||||||
| Rated Impulse Withstand Voltage [Uimp] | 12 kV | |||||||||||||||||||||||||||||||||||||||||||
| Power Dissipation in W |
| |||||||||||||||||||||||||||||||||||||||||||
| Maximum Breaking Time | <30 ms | |||||||||||||||||||||||||||||||||||||||||||
| Maximum Closing Response Time | 70 ms | |||||||||||||||||||||||||||||||||||||||||||
| Mounting Support | Rails Base plate | |||||||||||||||||||||||||||||||||||||||||||
| Connection Pitch | Drawout Horizontal busbar (3600A~4000A) 140 mm Drawout Horizontal busbar (2500A~3200A) 140 mm Drawout Horizontal busbar (1000A~2000A) 115 mm Drawout Vertical busbar (3600A~4000A) 115mm Fixed Horizontal busbar (2900A~4000A) 150 mm Fixed Horizontal busbar (1000A~2500A) 115mm Fixed Vertical busbar (2900A~4000A) 115 mm | |||||||||||||||||||||||||||||||||||||||||||
| Mechanical Durability | 10000 Without maintenance 20000 With maintenance | |||||||||||||||||||||||||||||||||||||||||||
| Electrical Durability | AC400V 4000 AC690V 2000 AC800V 1000 | |||||||||||||||||||||||||||||||||||||||||||
| Height | Fixed 3P 401mm Fixed 4P 401mm Drawout 3P 446mm Drawout 4P 446mm | |||||||||||||||||||||||||||||||||||||||||||
| Width | Fixed 3P 426mm Fixed 4P 541mm Drawout 3P 474mm Drawout 4P 589mm | |||||||||||||||||||||||||||||||||||||||||||
| Depth | Fixed 3P 296.5mm Fixed 4P 296.5mm Drawout 3P 405mm Drawout 4P 405mm | |||||||||||||||||||||||||||||||||||||||||||
| Net Weight（Max） | Fixed 3P 68kg Fixed 4P 88kg Drawout 3P 129.8kg Drawout 4P 166.2kg | |||||||||||||||||||||||||||||||||||||||||||
| Standards | GB/T 14048.1, GB/T 14048.2 EN/IEC 60947-2 BSEN60947-2 | |||||||||||||||||||||||||||||||||||||||||||
| Product Certifications | CCC CB TUV CE UKCA | |||||||||||||||||||||||||||||||||||||||||||
| Environment | ||||||||||||||||||||||||||||||||||||||||||||
| IP Degree of Protection | IP40 （The switch is installed in the switchgear and equipped with a door frame） | |||||||||||||||||||||||||||||||||||||||||||
| Pollution Degree | III (3) | |||||||||||||||||||||||||||||||||||||||||||
| Ambient Air Temperature for Operation | -5…+70 °C | |||||||||||||||||||||||||||||||||||||||||||
| Ambient Air Temperature for Storage | -40…75 °C | |||||||||||||||||||||||||||||||||||||||||||
| Operating Altitude | 0...2500 m without derating ＞2500 m with derating | |||||||||||||||||||||||||||||||||||||||||||
| Packing Units | ||||||||||||||||||||||||||||||||||||||||||||
| Unit Type of Package | PCE | |||||||||||||||||||||||||||||||||||||||||||
| Quantity in One Package | 1 | |||||||||||||||||||||||||||||||||||||||||||
| Package | 3PG | 4PG | 3PC | 4PC | ||||||||||||||||||||||||||||||||||||||||
| Package Height | 60 cm | 65cm | 63 cm | 65 cm | ||||||||||||||||||||||||||||||||||||||||
| Package Width | 46.5 cm | 61.5 cm | 56 cm | 61.5 cm | ||||||||||||||||||||||||||||||||||||||||
| Package Length | 64.5 cm | 106.5cm | 65.5 cm | 106.5 cm | ||||||||||||||||||||||||||||||||||||||||
| Package Weight（Max） | 78kg | 98kg | 142kg | 178kg | ||||||||||||||||||||||||||||||||||||||||
Main Documentation
The Product is Compatible With
Product Characteristics
| Rated AC current:1000A～4000A |
| Short circuit breaking capacity: 50kA～100kA |
| Maximum rated operational voltage AC800V |
| 3 poles and 4 poles are available |
| Draw out and fixed type |
| Can be connected in reverse direction |
| Various trip units available, providing different functions, with comprehensive protection |
| With isolation function |
| Extensive environmental adaptability, which can meet the requirements of 5000m altitude and - 40 ℃ |
