| Main | |||||||||||||||||||||||||
| Range | UEZ3 | ||||||||||||||||||||||||

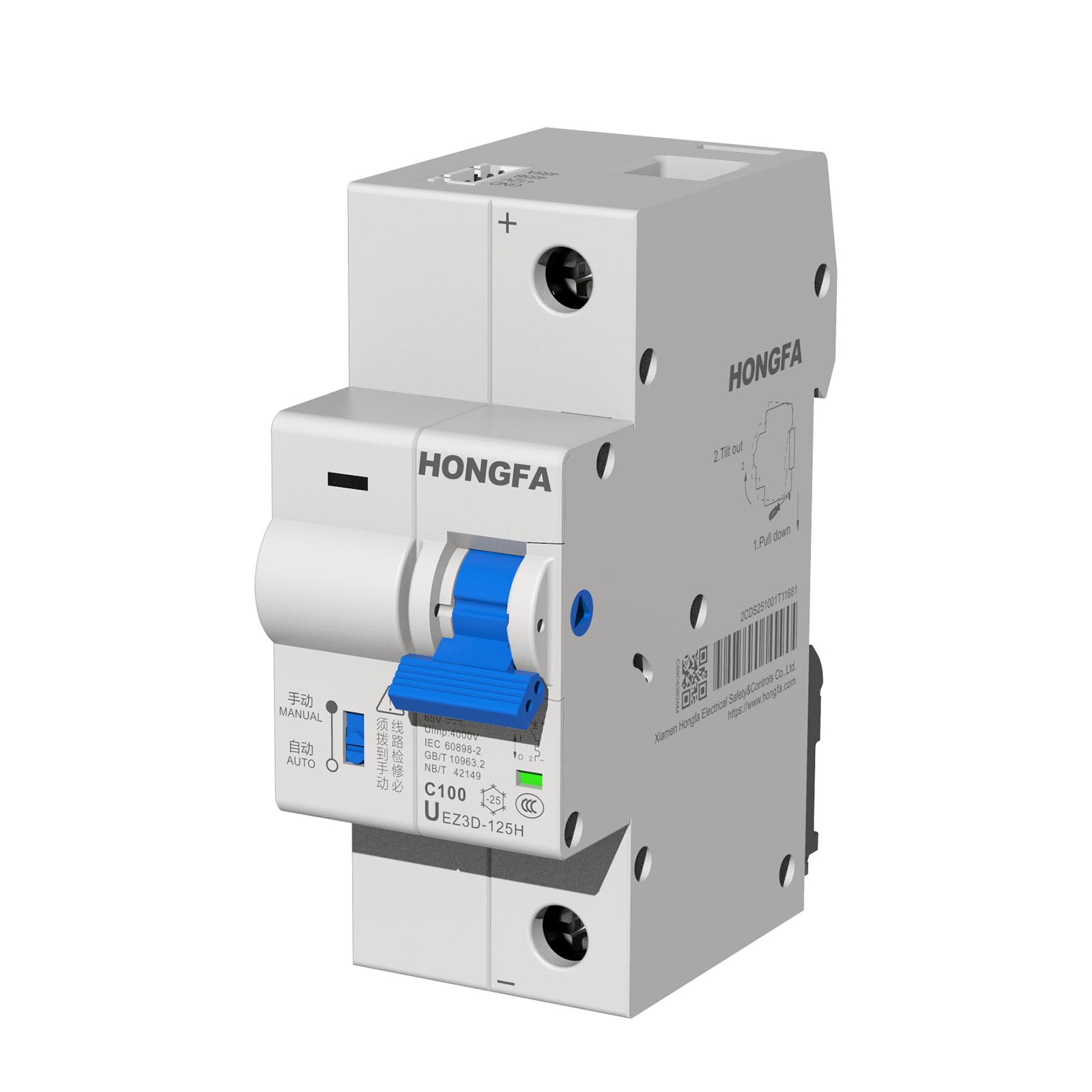

| Product Name | Smart miniature circuit-breaker | ||||||||||||||||||||||||
| Product or Component Type | Circuit-breaker | ||||||||||||||||||||||||
| Product Model | UEZ3D-125 | ||||||||||||||||||||||||
| Poles Description | 1P | ||||||||||||||||||||||||
| Product Application | Power distribution protection | ||||||||||||||||||||||||
| Rated Current [In] | 6A…100A | ||||||||||||||||||||||||
| Network Type | DC | ||||||||||||||||||||||||
| Trip Unit Technology | Electromagnetic and electronic | ||||||||||||||||||||||||
| Curve Code | C | ||||||||||||||||||||||||
| Breaking Capacity | Icn=10kA Ics=7.5kA | ||||||||||||||||||||||||
| Function |
| ||||||||||||||||||||||||
| Complementary | |||||||||||||||||||||||||
| rated operational voltage [Ue] | 65 V DC | ||||||||||||||||||||||||
| Magnetic tripping limit | 7…15 x In | ||||||||||||||||||||||||
| Rated insulation voltage [Ui] | 500 V | ||||||||||||||||||||||||
| Rated impulse withstand voltage [Uimp] | 4kV | ||||||||||||||||||||||||
| Contact Position Indicator | Yes | ||||||||||||||||||||||||
| Mounting Support | DIN rail | ||||||||||||||||||||||||
| Height | 71mm | ||||||||||||||||||||||||
| Width | 35.6mm | ||||||||||||||||||||||||
| Depth | 90mm | ||||||||||||||||||||||||
| Net Weight | 193 g | ||||||||||||||||||||||||
| Mechanical Durability | 10000 cycles | ||||||||||||||||||||||||
| Electrical Durability | 6000 cycles(In=63A); 4000 cycles (In=80A, 100A) | ||||||||||||||||||||||||
| Connections - Terminals | Top connection 1.0 mm²…35 mm² ( With overvoltage and undervoltage protection, without self recovery function) Bottom connection 1.0 mm²…35 mm² (With overvoltage and undervoltage protection; with self recovery function) | ||||||||||||||||||||||||
| Wire Stripping Length | 15 mm | ||||||||||||||||||||||||
| Tightening Torque | 3.5 N.m | ||||||||||||||||||||||||
| Environment | |||||||||||||||||||||||||
| Standards | GB/T 10963.2 IEC 60898-2 | ||||||||||||||||||||||||
| Product Certification | CCC、CQC、CE、CB、UKCA | ||||||||||||||||||||||||
| IP Degree of Protection | IP20 | ||||||||||||||||||||||||
| Pollution Degree | 2 | ||||||||||||||||||||||||
| EMC Degree | 3 | ||||||||||||||||||||||||
| Relative Humidity | Annual average:<75%, 30 days (these days are naturally distributed throughout the year): 95%; Accidental appearance on other days: 85% | ||||||||||||||||||||||||
| Ambient Air Temperature for Operation | -25…70 °C (monthly average temperature≤35℃) | ||||||||||||||||||||||||
| Ambient Air Temperature for Storage | -40…80 °C | ||||||||||||||||||||||||
| Working Altitude | not exceeding 2000m | ||||||||||||||||||||||||
| Packaging Unit | |||||||||||||||||||||||||
| Unit Type of Package 1 | BB1 | ||||||||||||||||||||||||
| Number of Units in Package 1 | 6 | ||||||||||||||||||||||||
| Package Height 1 | 8.2cm | ||||||||||||||||||||||||
| Package Width 1 | 10.0cm | ||||||||||||||||||||||||
| Package Length 1 | 22.0cm | ||||||||||||||||||||||||
| Package Weight 1 | 1.2kg | ||||||||||||||||||||||||
| Unit Type of Package 2 | BAR | ||||||||||||||||||||||||
| Number of Units in Package 2 | 72 | ||||||||||||||||||||||||
| Package Height 2 | 24.8cm | ||||||||||||||||||||||||
| Package Width 2 | 22.3cm | ||||||||||||||||||||||||
| Package Length 2 | 40.5cm | ||||||||||||||||||||||||
| Package Weight 2 | 15.5kg | ||||||||||||||||||||||||
| Offer Sustainability | |||||||||||||||||||||||||
| EU RoHS Directive | Compliant EU RoHS Declaration | ||||||||||||||||||||||||
| Mercury Free | Yes | ||||||||||||||||||||||||
| China RoHS Regulation | Yes | ||||||||||||||||||||||||
| Products Outside the Scope of ROHS Control in China | Yes | ||||||||||||||||||||||||
| RoHS Exemption Information | Yes | ||||||||||||||||||||||||
| Contractual Warranty | |||||||||||||||||||||||||
| Warranty | 18 months |
Main Documentation
The Product is Compatible With
Product Characteristics
| Multi-function： Overload protection, short-circuit protection, remote control, electric parameter measurement, over & under voltage auto reclosing, fault analysis, fault alarm, RS485 communication multiple functions. |
| Miniaturization： The high combination of mechanical release, contact system, arc extinguishing device, DC motor, reduction mechanism, sensor and electronic components makes the product compact in structure and simple in appearance. |
| High safety： Overload, overvoltage, under voltage, over power, over temperature and other protection can be provided; short circuit protection adopts mechanical protection, with fast operation and high breaking capacity. |
| Intelligentization： Edge computing strategy, circuit important protection local processing execution; remote multi-category information collection, multi-program control, to meet the needs of the Internet of Things. |
| High reliability： the operation mechanism adopts efficient and reliable DC motor to provide stable power for breaking and closing, and the positioning system adopts high precision detection switch for accurate positioning and strong anti-interference ability;PCB board adopts anti-interference design to meet EMC requirements. |
| Easy installation： Adopt modular design, can be installed on standard 35mm rail; control power and RS485 communication using plug in connection, and a variety of communication wire accessories are optional. |
